二重ふとんかご

二重ふとんかご
二重ふとんかご
二重ふとんかご
PDFアイコン カタログ 二重ふとんかご

特長

■ 内張りを使用した、土砂詰めタイプのふとんかごです。
■ 中詰めに現地発生土を使用することができ、経済的です。
■ 植生シートを使用すれば、緑化が可能です。
■ 柔軟性に富み、地盤変化になじみ良く対応します。
■ パネル形式で、組み立てはコイルによる簡易な作業です。
■ 最下段や湧水部では、中詰めに砕石を使用すれば、排水も良好です。

【適用工種】
法覆工、土留工

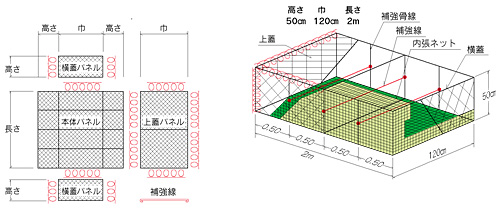

参考構造図

二重ふとんかご 構造図

標準規格

線径
(mm)
網目
(cm)
高さ
(cm)

(cm)
長さ
(m)
4.0
5.0
13 50
60
120
【材質】
  • 亜鉛3種めっき鉄線、亜鉛7種めっき鉄線
  • 亜鉛・アルミニウム合金めっき鉄線

内張り トリカルネットN2003
材質 強度 目合い
ポリエチレン 濃緑 800kgf/m
以上
11mm 50cm用
60cm用
  • 内張りに植生シートを使用すれば、緑化が可能です。

標準歩掛

1本当たり
高さ(cm) 50 60
幅(cm) 120 120
長さ(m)
中詰量(m³) 1.2 1.8 1.44 2.16
普通作業員(人) 0.21 0.31 0.24 0.35
バックホウ運転(h)
クローラ型 山積0.45m³(平積0.35m³)
0.11 0.16 0.13 0.19
バックホウ運転(h)
クローラ型 山積0.8m³(平積0.6m³)
0.06 0.09 0.07 0.11
  • 本歩掛は、内張ネットの張り手間、かご組立て、据付け、中詰め、埋戻しを含みます。
  • 床拵え(0.2人/10m²)は別途計上します。
  • 中詰材は、切込砕石又は現地発生材とします。
  • 内張ネットは、中低圧ポリエチレンネット又は吸出防止材等とします。
  • 内張ネットは、かごの前面及び両側面の「三面張り」を標準とし、中詰材に切込砕石を用いる場合で背面土砂がかご内に混入する恐れがあるときは、前後面及び両側面の「四面張り」とします。また、これ以外の張りタイプにも対応可能です。
  • バックホウの選定は、狭隘で旋回範囲に制限がある場合は山積0.45m³、それ以外の場合は山積0.8m³とします。
